槽式翻堆机、槽式翻抛机
发布时间：2016-11-10 ▏作者：消息 ▏阅读：
次

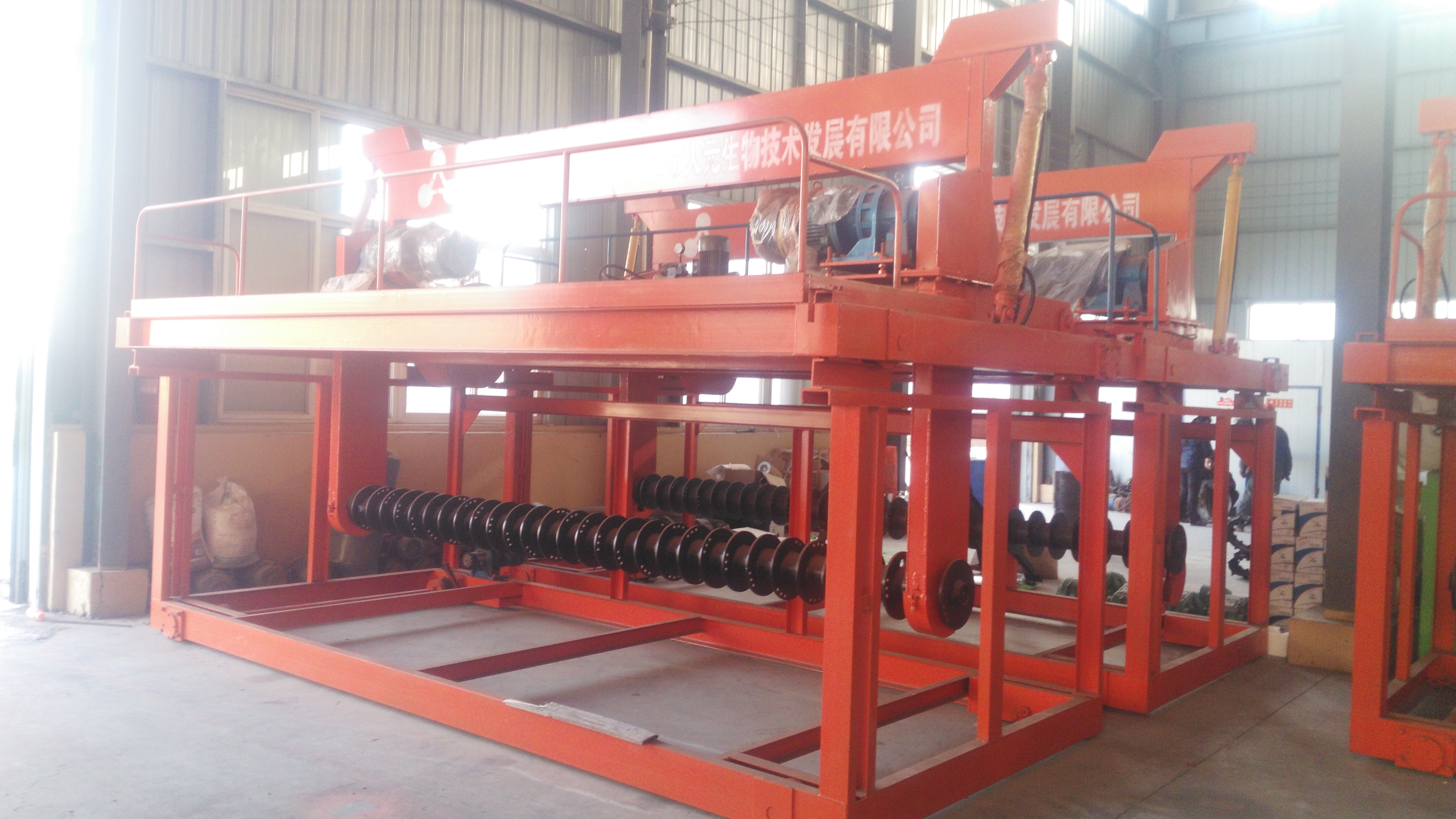

RY-ZFP整槽式翻抛机
一、设备的主要用途及特点
ZFPJ整槽式翻抛机是肥料机械设备机组的主要配套设备之一，适用于地槽式发酵，一次性翻抛省时及节省能源。是畜牧养殖业、城市垃圾、污水、污泥进行工业化无害处理的核心设备。
该机设计结构合理，效率高，能耗低，自动化程度高，使用方便，造价低廉，是深受用户欢迎的高效机型。
二、设备结构简介
1、ZFPJ整槽式翻抛机主机由2台摆线针轮减速机同步运行，双链轮链条驱动搅龙，部件受力平衡延长了零部件的使用寿命。
2、在翻抛过程中可根据物料的密度随时调整行走速度。行走采用一台电磁调速电机驱动蜗轮减速机运行，工作调速最低25mm/秒------100mm/秒。
翻抛完毕需空载返回工作位置时，可将搅龙液压升至1m离开物料，行走速度100mm/秒-----150mm/秒。
3、在翻抛工作中，空载返回翻抛位置和移位到另一发酵槽时，可操作液压升降系统升至合适高度，完成主机的运行及移位。

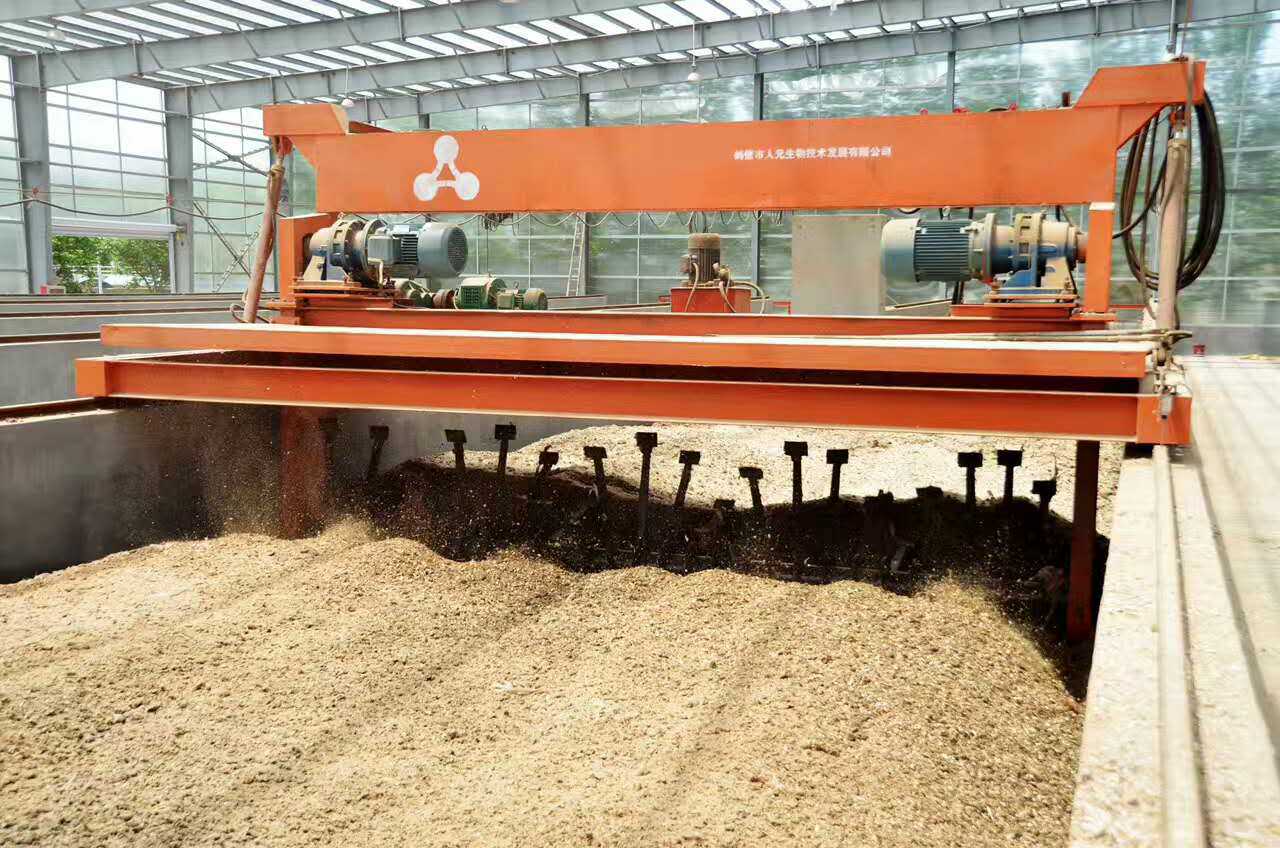

4、搅龙轴上的卡盘是固定搅刀专用，螺旋接触物料，降低负载。搅刀的翻抛一般可将发酵槽内的物料搅拌抛至1.5----2.5米远的距离。整槽翻抛一次见效，翻抛速度快搅拌均匀，并有破碎物料的功能，从而达到物料与空气的充分接触，使物料的发酵效果更好。
5、移位车是由电机、摆线针轮减速机、链轮、链条传动轴等组成，它为翻抛机换槽提供的临时运载工具。
三、主要配套动力参数
四、主要技术参数
一、设备的主要用途及特点
ZFPJ整槽式翻抛机是肥料机械设备机组的主要配套设备之一，适用于地槽式发酵，一次性翻抛省时及节省能源。是畜牧养殖业、城市垃圾、污水、污泥进行工业化无害处理的核心设备。
该机设计结构合理，效率高，能耗低，自动化程度高，使用方便，造价低廉，是深受用户欢迎的高效机型。
二、设备结构简介
1、ZFPJ整槽式翻抛机主机由2台摆线针轮减速机同步运行，双链轮链条驱动搅龙，部件受力平衡延长了零部件的使用寿命。
2、在翻抛过程中可根据物料的密度随时调整行走速度。行走采用一台电磁调速电机驱动蜗轮减速机运行，工作调速最低25mm/秒------100mm/秒。
翻抛完毕需空载返回工作位置时，可将搅龙液压升至1m离开物料，行走速度100mm/秒-----150mm/秒。
3、在翻抛工作中，空载返回翻抛位置和移位到另一发酵槽时，可操作液压升降系统升至合适高度，完成主机的运行及移位。
4、搅龙轴上的卡盘是固定搅刀专用，螺旋接触物料，降低负载。搅刀的翻抛一般可将发酵槽内的物料搅拌抛至1.5----2.5米远的距离。整槽翻抛一次见效，翻抛速度快搅拌均匀，并有破碎物料的功能，从而达到物料与空气的充分接触，使物料的发酵效果更好。
5、移位车是由电机、摆线针轮减速机、链轮、链条传动轴等组成，它为翻抛机换槽提供的临时运载工具。
三、主要配套动力参数
| 序号 | 项 目 | 技术参数 | 备 注 |
| 01 | 翻堆宽度 | 4m | 型号3、4、5米 |
| 02 | 翻堆深度 | 1---1.2m | |
| 03 | 液压站电机功率 | 3.0kw | |
| 04 | 主机电动机功率 | 4000型11kw×2台 | 5000型15w×2台 |
| 05 | 行走电动机功率 | 1.5kw | 5000型2.2kw-4 |
| 06 | 移位车电动机功率 | 1.5kw | |
| 07 | 工作行走最低时速 | 60-90 m/h | |
| 08 | 处理能力计算 | 90 m/小时×3.76m×1m=338立方米 | |
| 09 | 空运行最快 | 540m/小时 |
| 型号 | 产 量 | 设备跨度 | 功率kw | 槽长×宽 | |
| 方/h | 方/日 | ||||
| ZFPJ-30 | 220 | 1540 | 3m | 21.7 | 60--90m×3m |
| ZFPJ-40 | 300 | 2100 | 4m | 28.7 | 60--90m×4m |
| ZFPJ- 50 | 380 | 2660 | 5m | 36.7 | 60--90m×5m |
| 多槽移位车 | 1.5 | ||||
